隨著國家電網系統改革的發展，整個配網結構變得越來越復雜，用電需求對電力公司配網調度和操作的安全性、及時性提出了越來越高的要求。配電網是電力系統三大系統之一，通過配電網向廣大電力用戶提供電能。作為輸變電與用電用戶的中間樞紐，配電網絡(luò )起著電力轉承分配疏流的作用。這也決定了配電網絡(luò )設備繁多，運行情況復雜。

因配電網的工作任務具有操作范圍大、時間長、任務多、人員多、班組多、地點環境復雜等特點，致使作業隨意性大，容易造成誤入帶電間隔、帶地線合閘、誤拉合開關、帶負荷拉刀閘、帶電掛地線、漏項操作等誤操作事故。在線路倒閘操作中，由于網絡(luò )結構復雜、分段開關和聯絡(luò )開關較多，操作程序復雜，也更容易出現誤操作的情況。

配電網綜合安全管控系統對配電房、環網柜等設備進行統一控制管理，實現對配網倒閘操作進行嚴格的防誤邏輯判斷；對柜門的操作做到有據可查；對特殊重要柜門做到分權限管理的效果，切實提高配網的智能化管理，簡便實用，安全可靠，也為配網設備能夠融入“泛在電力物聯網”打好堅實的基礎。

二、系統架構

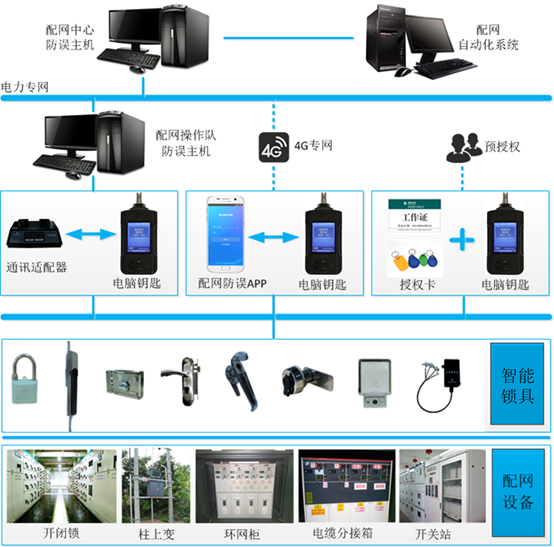

系統架構圖

三、系統組成

CWBS-P配電網綜合安全控制管理系統由防誤主機、通訊適配器、電腦鑰匙、智能鎖具等組成。

防誤主機：模擬配網操作生成操作票，實現倒閘操作防誤分析，操作票電子化信息化管理輸出，可接入配電自動化系統共享數據狀態信息等功能。
通訊適配器：用于放置電腦鑰匙，具備電腦鑰匙在位檢測、充電、通訊、指示功能。
電腦鑰匙：作為配網綜合安全控制管理系統的專用鑰匙，具備設備識別和開啟功能，具備接收主機操作任務、解鎖語音提示、記錄解鎖信息、回傳解鎖信息等功能。
智能鎖具：鎖芯采用不銹鋼材質，具備全球唯一ID，用于電腦鑰匙識別，實現按順序解鎖操作設備。

四、系統功能

防誤閉鎖功能：配網綜合安全管理控制系統通過邏輯編程功能，實現對配網系統內所有設備的電力操作防誤規則判斷功能，配合電腦鑰匙和閉鎖鎖具，可以對配網系統中大部分設備實現強制性的防誤閉鎖。對于無法加裝鎖具的設備，通過提示性閉鎖方式提醒操作人員。從而滿足配網防誤要求：

1、誤拉斷路器或隔離開關，防止誤停電；

2、誤帶負荷合拉隔離開關或隔離刀閘；

3、帶接地開關或接地線合斷路器（隔離開關）；

4、帶電裝設接地線或合接地開關；

5、防止對側帶電合地刀。

防誤操作判斷功能：班組操作人員在系統主機的圖形界面上點擊設備（開關和刀閘）進行開合模擬操作，系統自動進行防誤檢查，如果該項操作違反電力操作防誤規則，系統會(huì )禁止操作該設備，并以文字和語音兩種形式提示操作人員，并鎖定當前步驟操作使操作無效，錯誤信息定位到元件級；如果正確，則生成相應的操作步驟。

安全防護功能：系統采用高安全性的防盜鎖具，具有防止技術性開啟的功能，只有經過授權的電腦鑰匙才能打開鎖具，且開鎖時間和開鎖范圍均可限定。未經授權或認證的電腦鑰匙無法打開鎖具，解決了電腦鑰匙丟失和被復制的安全隱患。

強制驗電功能：在原有高壓帶電顯示裝置上直接疊加安裝三相驗電鎖，或更換帶有驗電閉鎖功能的高壓帶電顯，在合地刀前，先通過邏輯順序關系的鎖具操作終端執行先驗電，核對無電后，再解鎖相應的地刀鎖，從而執行合地刀操作，有效防止走錯間隔、帶電合地刀的誤操作。

自動拓撲著色功能：系統根據拓撲分析對設備和線路是否帶電進行自動判斷，并用不同顏色區分帶電設備和不帶電設備，起到警示作用。

手機APP功能：手機App通過4G無線網絡(luò )從防誤主機下載操作票及回傳操作信息,通過藍牙方式向電腦鑰匙傳輸操作票。實現防誤閉鎖操作過程操作記錄、遠程通訊、監視操作等功能，滿足安全生產的需要；此外，手機App還具備設備巡視、設備管理、缺陷管理等功能。

智能關聯功能柜門鎖與五防鎖邏輯關聯，配網設備的柜門鎖與設備柜內設備閉鎖鎖具實現邏輯關聯功能，只有本次操作任務的柜門鎖才允許打開，否則電腦鑰匙提示告警。
